HTD (HIGH TORQUE DRIVE)
PDF 다운로드
특징

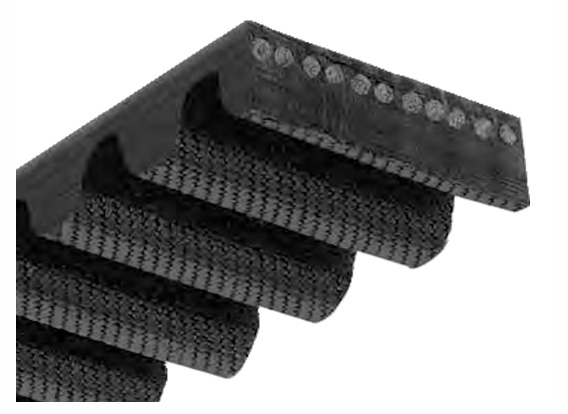

HTD(High Torque Drive)벨트는 기존의 1세대인 사다리꼴 치형의 피로부하에 의한 마모를 개선하여 원형치형을 통한 한 단계 높은 동력전달력을 실현한 벨트입니다.
- 높은 비용효율
- 높은 전동비율
- 체인보다 우수한 전동능력
- 1세대 벨트에 비해 컴팬트한 설계 가능
종류
3M
|
5M
|
(D)8M
|
14M
|
|
|---|---|---|---|---|
| Pitch(mm) | 3 | 5 | 8 | 14 |
| 치형높이 | 1.2 | 2.1 | 3 | 6 |
| 벨트두께 | 2.4 | 3.8 | 6 | 10 |

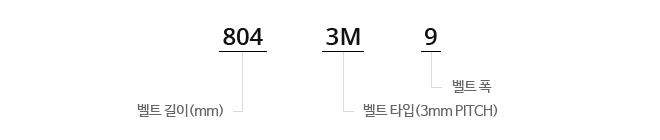

사이즈 조건표(예시)
